系統概述
水質在線監測系統是一套以在線自動分析儀器為核心，運用現代傳感技術、自動測量技術、自動控制技術、計算機應用技術以及相關的專用分析軟件和通信網絡組成的一個綜合性的在線自動監測體系。常規監測項目有水溫、pH、溶解氧、電導率、濁度、氧化還原電位、流速和水位等。
系統組成
水質在線監測系統主要分為：采樣單元、預處理單元、數據采集單元、分析單元、控制單元、數據處理單元。其中數據采集、控制、處理主要由PLC、工控機、數據采集模塊等來實現，其分工如下：
（1）PLC控制整個在線監測系統的自動運行，并將數據傳輸到工控機。
（2）工控機接收數據，與數據采集傳輸模塊協作完成采集、存儲并傳輸儀表分析的數據。
（3）如有數據異常，工控機反饋給PLC， PLC做出相應的處理，如報警。
系統構架
水質在線自動監測系主要由監測子站、監測中心站、管理中心等構成。
1、監測子站
監測子站設有實驗臺，站內安裝在線流量計、水質自動采樣器、水質在線監測儀以及工控機控制系統。工控機控制系統能完成檢測儀表輸出信號的采集、數據處理、存儲、顯示、記錄、統計、打印等功能；并通過無線通信系統與監測中心站進行實時數據傳輸。
2、監測中心站
負責接收監測子站傳輸的信息；負責對監測信息分類、篩選和綜合分析；完成對數據的統計、運算、處理，能自動生成各種報表；具有存儲、顯示、記錄、打印、統計等功能。
3、管理中心
主要對從監測中心站獲得的監測信息進行析、調研，及時做出管理決策，增加管理力度。
現場示意圖
系統要求
水質在線監測系統需要全天候工作，且監測站分布范圍廣，使用環境復雜，要求工控機能長時間正常工作，有效降低人工維護、保養成本。要求工控機：
1、能在各類環境下輕松安裝，使用、維護簡單。
2、運算和數據處置能力強，照應時間短，實現運行狀態的實時采集。
3、接口豐富，實現數據可靠傳輸及安全和備份功用。
4、堅固耐用，耐高低溫、抗振、能寬溫工作。
解決方案

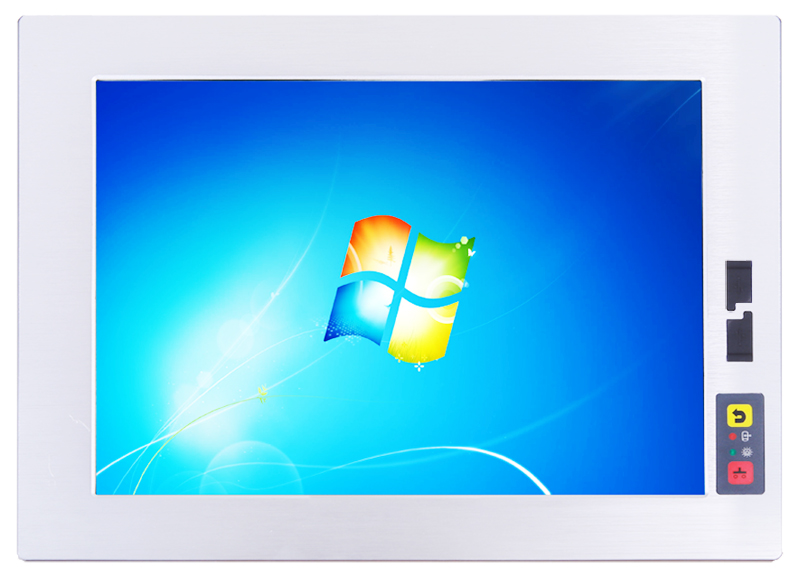

PPC-1500E在系統中做為監測站點的上位機，通過RS232或RS485與下端各類儀器儀表通訊，把儀器儀表采集上來的數據保存在本地硬盤上，并根據設定的時間段內，或實時通過LAN口傳輸數據到監測中心，具有智能化、高采樣分辨率、高通訊速率等特點。
產品特性：
1、15寸TFT LCD，電容/電阻屏
2、板載Intel?Bay Trail-D J1900 2.0GHz四核處理器
3、5個USB2.0接口、1個USB3.0接口、6個COM接口、1個VGA接口和2個千兆網口
4、板載mSATA、mimi PCIe，可擴展固態硬盤和WIFI/4G模塊
5、前面板帶USB接口，支持面板開機/復位功能
研為工業平板電腦采用無風扇設計，具備良好的密封性，能有效的隔絕灰塵，適合復雜環境下的戶外監測站、無人職守場合使用。具備低功耗和寬電壓輸入特點，適合戶外電源特性；具備音頻輸出口，可提供報警功能。集成多串口方案，可進行多路水質檢測，幫助客戶節省成本。
研為PPC系列產品已經過10年的市場考驗，在高亮度、堅固性、散熱性、安全性等方面擁有自主核心技術，可為水質在線檢測系統提供高效、安全、可靠的解決方案。
